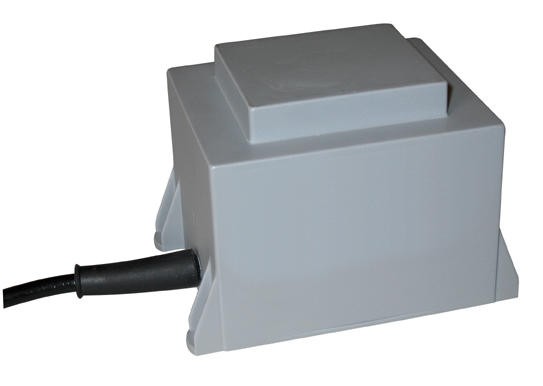

Trafo 24V - versch. Wattstärken

für beheizbare Tränkebecken/Heizstäbe

Trafo 24V - versch. Wattstärken
79,90 € *

inkl. MwSt. zzgl. Versandkosten

Stromquelle | Leistungsaufnahme

  • 140401
transformiert die Spannung von 230 Volt auf 24 Volt verwendbar für alle Frostfrei-Tränkebecken... mehr

"Trafo 24V - versch. Wattstärken"

  • transformiert die Spannung von 230 Volt auf 24 Volt
  • verwendbar für alle Frostfrei-Tränkebecken
  • Kurzschluss- und Überlastungsschutz durch leicht ersetzbare Kfz-Sicherung im Ausgangsstromkreis
  • die Transformatoren sind zusätzlich durch einen integrierten Temperaturbegrenzer vor Überhitzung abgesichert (automatische Rückstellung nach Abkühlung)

Welcher Transformator ist zu wählen?

Wenn Sie ein Tränkebecken mit 80 W Leistung (P ) betreiben wollen, genügt ein Trafo mit 100 W. Wollen Sie zusätzlich noch ein Heizkabel mit 24 V anschließen, so zählen Sie einfach die Leistungsaufnahme (= Wattangabe) des Kabels hinzu. Berücksichtigen Sie auch den Leistungsverlust durch Zuleitungen (siehe Berechnungsbeispiel). So erhalten Sie die erforderliche Mindestleistung des Trafos. Bemessen Sie den Trafo nicht zu genau um einen Puffer für Erweiterungen zu haben.

Berechnungsbeispiel für Transformator:

5 x Tränkebecken mit Leistungsaufnahme 100 Watt = 500 Watt

4 x Frostschutz-Heizleitung 24 V mit je 30 Watt = 120 Watt

1 x Frostschutz-Heizleitung 24 V mit je 15 Watt = 15 Watt

Verbraucherleistung Gesamt 635 Watt

Berücksichtigung der Leitungsverluste (pauschal 15 %)

635 Watt x 1,15 = 730 Watt

Es sind somit zwei Transformatoren mit je 400 Watt Leistung zu wählen.

AC24V 60VA 230V 50/60Hz. IP20 CE nach VDE 0570 EN61558  I=2,5A
